Código de Red

Reporte Código de Red

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

23 de mayo de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información General del Centro de Carga

Información del Centro de Carga
Empresa: DEMO
Dirección: AV. #
Responsable Planta: ******
Correo: @.com
Descripción Actividades Centro de Carga
Nombre del punto de medición Transformador Subestación 1 (1000kVA)
Descripción general de la carga: La Subestación 1 alimenta a toda la carga del Hub y Data Center.
Información del Medidor PQ
Marca: ACUVIM-2W
Clase: S
Muestreo: 5min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 23 kV, 60 Hz
Nivel de tensión del punto de medición: 220 V
Demanda Contratada: 1300 kW
Corriente de Demanda Máxima \(I_L\) en PCC: 24.24 A
Corriente Máxima de Corto Circuito \(Icc\): 11.79 kA
Transformador del Tablero: 1000 kVA, 23kV/220V, X6.13%
Medición: Mensual
Fecha de medición inicial: 11/04/2025
Fecha de medición final: 12/05/2025

Diagrama Unifilar

Resumen General

Cumplimiento Código de Red

Tabla. Resumen Cumplimiento Código de Red México
Parámetro Valor Cumplimiento Comentarios
Tensión (V) 128.17 CUMPLE APLICA
Frecuencia (Hz) 60 CUMPLE APLICA
Factor de potencia 0.99 CUMPLE APLICA
DAI Ih en %IL Dentro de Límites CUMPLE APLICA
DATD % 9.09 CUMPLE APLICA
Flicker Pst - - APLICA
Flicker Plt - - APLICA
Desbalance Dv % 0.47 CUMPLE APLICA
Desbalance Di % 2.22 CUMPLE APLICA

DAI : Distorsión Armónica Individual;    DATD : Distorsión Armónica Total de Demanda

Tabla. Límites Aplicables Código de Red al Centro de Carga
Variable Límites
Tensión.V (Permanente, 20min) (±5%, ±10%) Vnom
Frecuencia.Hz (Permanente, 30min) (±1Hz, +2.5Hz/-2Hz)
Factor de potencia (0.95, 1) en atraso
Flicker Pst 1
Flicker Plt 0.8
Desbalance Dv % 2
Desbalance Di % 15


Tabla. Límites Aplicables para DATD y DAI (Ih en %IL)
2<h<11 11<h<17 17<h<23 23<h<35 35<h<50 DATD (%)
12 5.5 5 2 1 15

Nota: En el caso de las componentes armónicas de orden par, los límites de cada rango se reducen al 25%.


Nota
  • Se revisaron los parámetros que competen al código de red en este transformador, resultando que cumple con todo ellos. Estrictamente por transformador no aplica el código de red, pero su evaluación se hace con la finalidad de identificar el origen de cualquier incumplimiento.
Importante
  • El código de red indica que se debe de mantener un factor de potencia en atraso durante todo el periodo de medición, este transformador tiene un factor de potencia en adelanto durante todo el periodo de medición.
Precaución
  • La sobre compensación de reactivos en este transformador se debe de reducir en lo posible.

Descargar reporte PDF

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
239.41 424.14 427.25 427.23 430.33 432.29 504.67
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
−47.18 −33.85 −31.78 −31.73 −29.75 −29.22 −20.04
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
244.23 426.61 429.49 429.48 432.45 434.35 506.20
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.98 0.99 0.99 0.99 1.00 1.00 1.00
THDv (%)
min. p5 p50 mean. p95 p99 max.
2.30 2.72 3.34 3.33 3.97 4.19 4.61
TDD (%)
min. p5 p50 mean. p95 p99 max.
5.42 6.75 7.68 7.77 9.09 9.78 64.20
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.25 0.34 0.40 0.40 0.47 0.50 0.69
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
1.53 1.96 2.22 2.22 2.49 2.58 4.40
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.92 59.97 60.00 60.00 60.04 60.05 60.07
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
123.38 125.64 128.12 128.17 130.57 130.86 131.75
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
616.45 1,079.46 1,117.82 1,117.16 1,161.97 1,168.89 1,352.14

Sección: Potencias

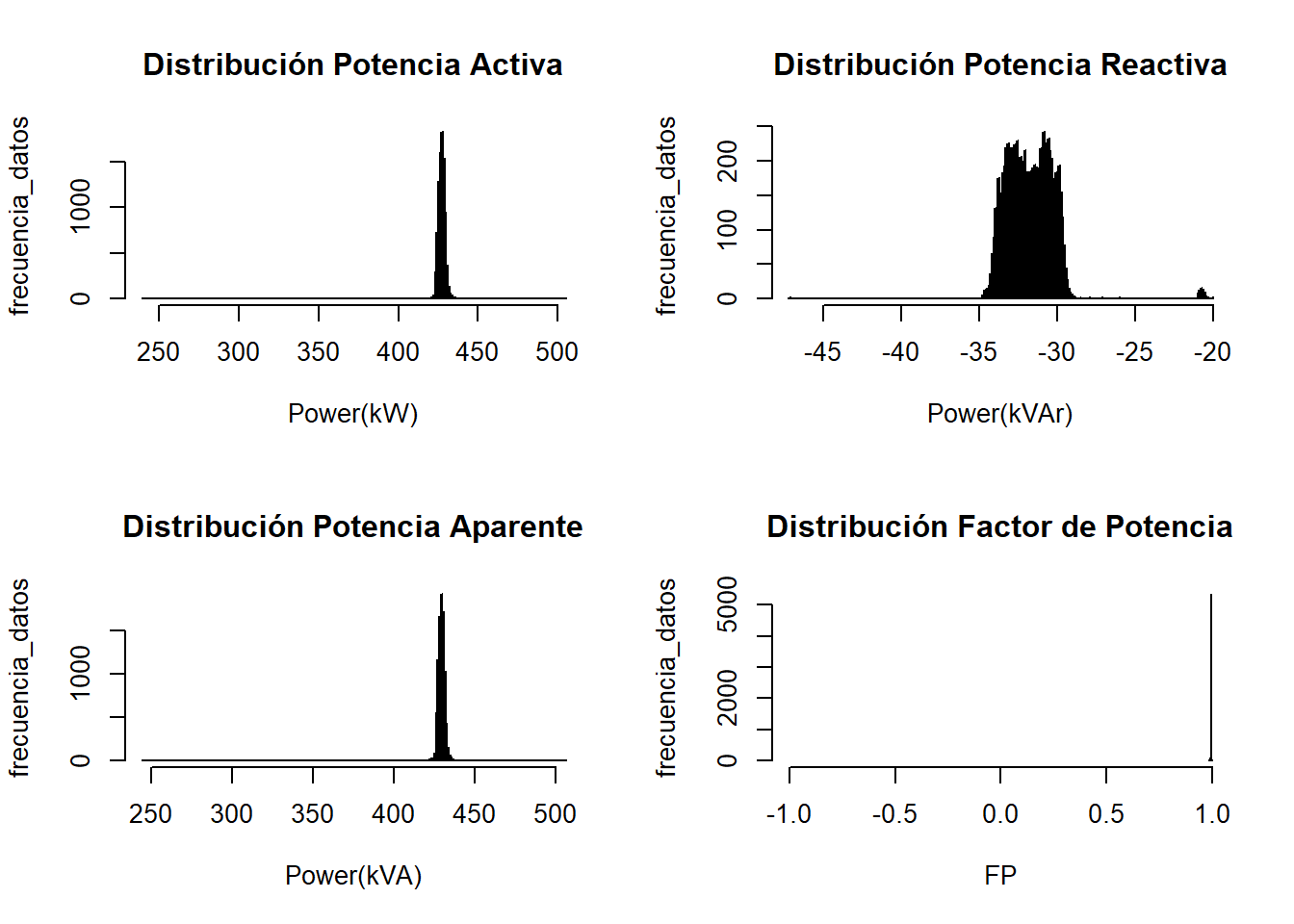

Estadística Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente
Min. :239 Min. :-47 Min. :244
1st Qu.:426 1st Qu.:-33 1st Qu.:428
Median :427 Median :-32 Median :429
Mean :427 Mean :-32 Mean :429
3rd Qu.:428 3rd Qu.:-31 3rd Qu.:431
Max. :505 Max. :-20 Max. :506
Estadísticas del Factor de Potencia para Código de Red
min. p5 p50 mean. p95 p99 max.
0.98 0.99 1 0.99 1 1 1

Sección: Voltajes RMS

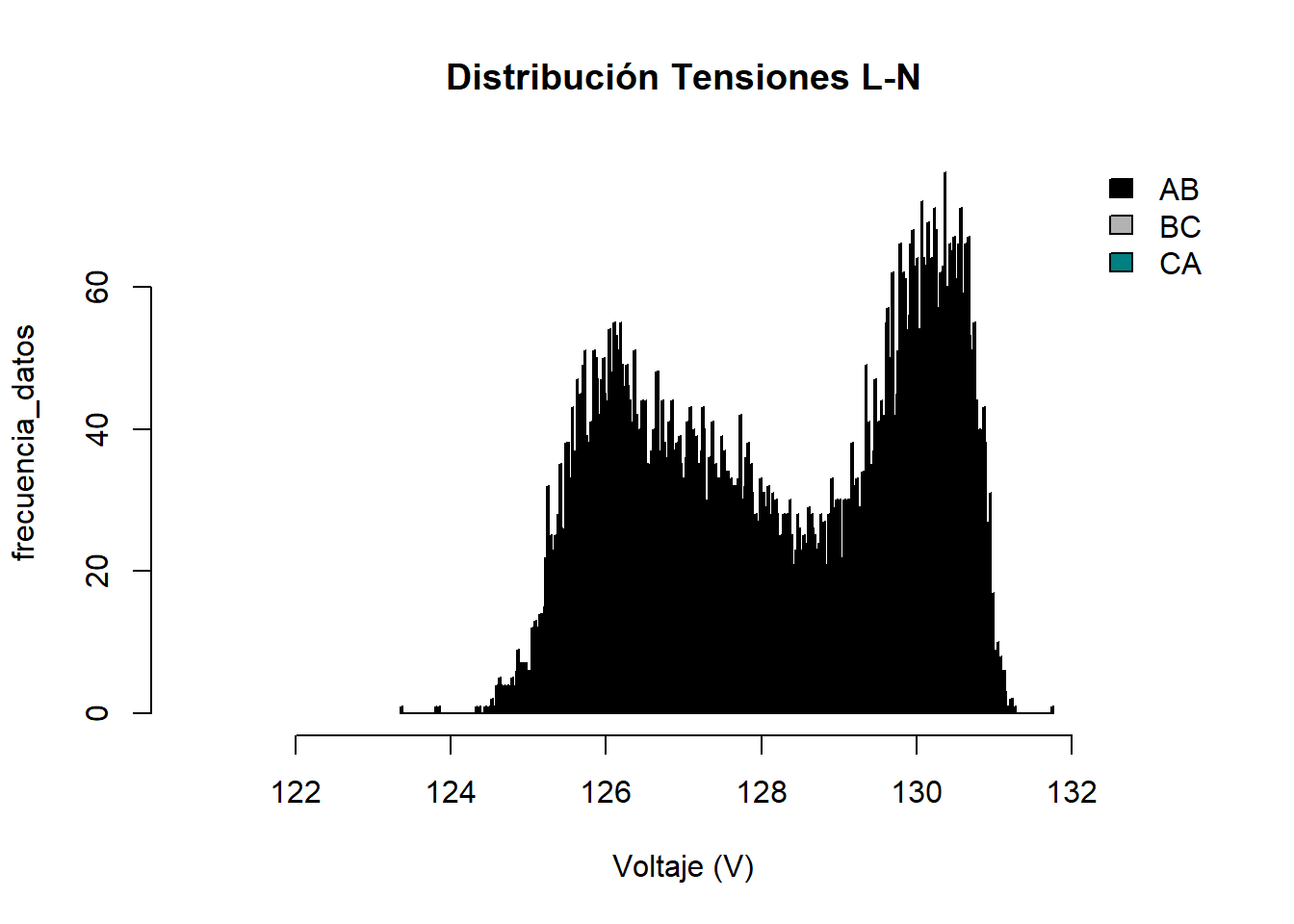

Estadística Descriptiva de Voltajes
VA VB VC
Min. :124 Min. :123 Min. :124
1st Qu.:127 1st Qu.:126 1st Qu.:127
Median :128 Median :128 Median :128
Mean :128 Mean :128 Mean :128
3rd Qu.:130 3rd Qu.:130 3rd Qu.:130
Max. :132 Max. :131 Max. :131
Estadísticas de Voltajes RMS
min. p5 p50 mean. p95 p99 max.
123.38 125.64 128.12 128.17 130.57 130.86 131.75

Sección: Corrientes RMS

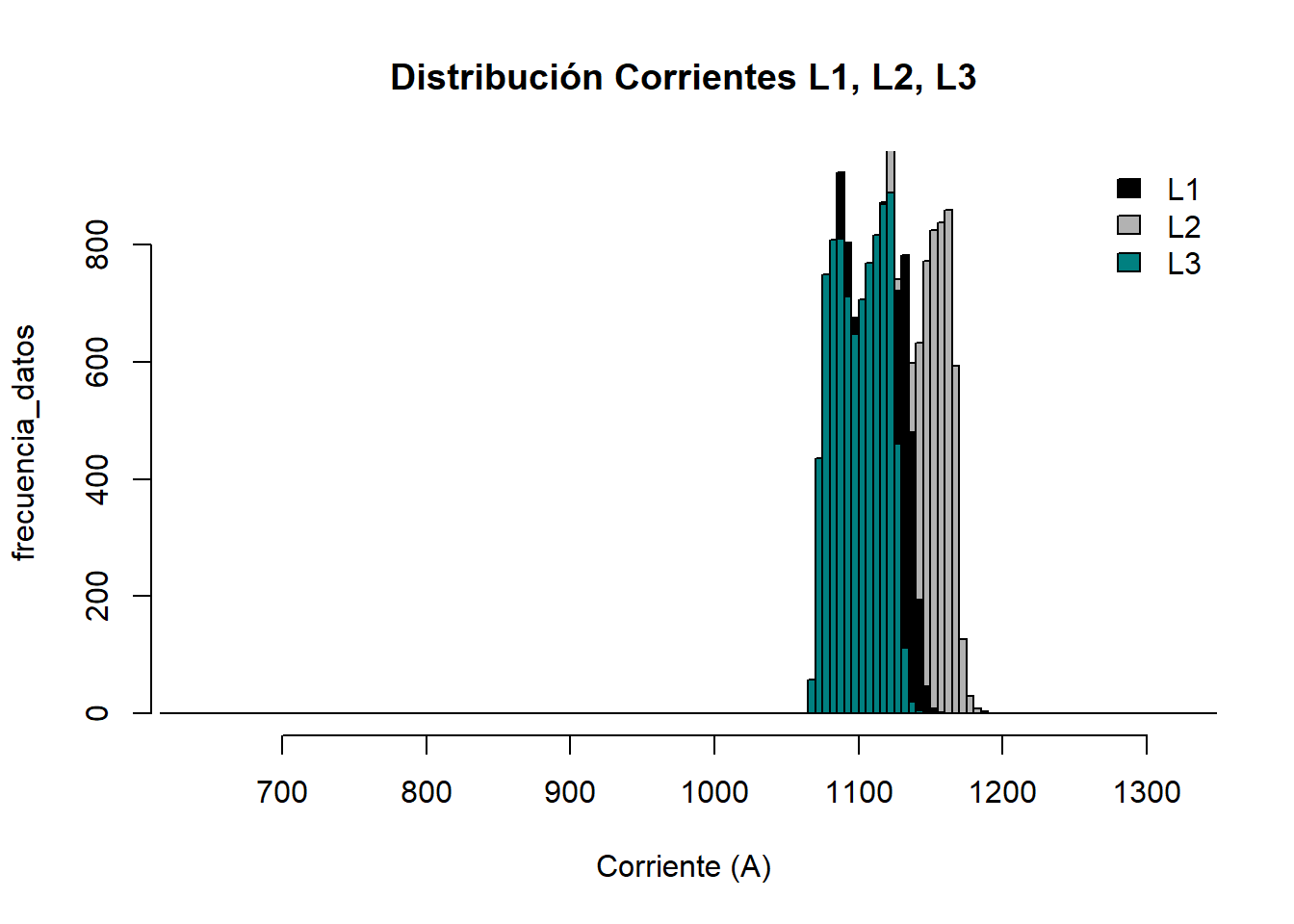

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 636 Min. : 665 Min. : 616
1st Qu.:1092 1st Qu.:1125 1st Qu.:1086
Median :1110 Median :1142 Median :1102
Mean :1109 Mean :1141 Mean :1101
3rd Qu.:1125 3rd Qu.:1157 3rd Qu.:1116
Max. :1321 Max. :1352 Max. :1316

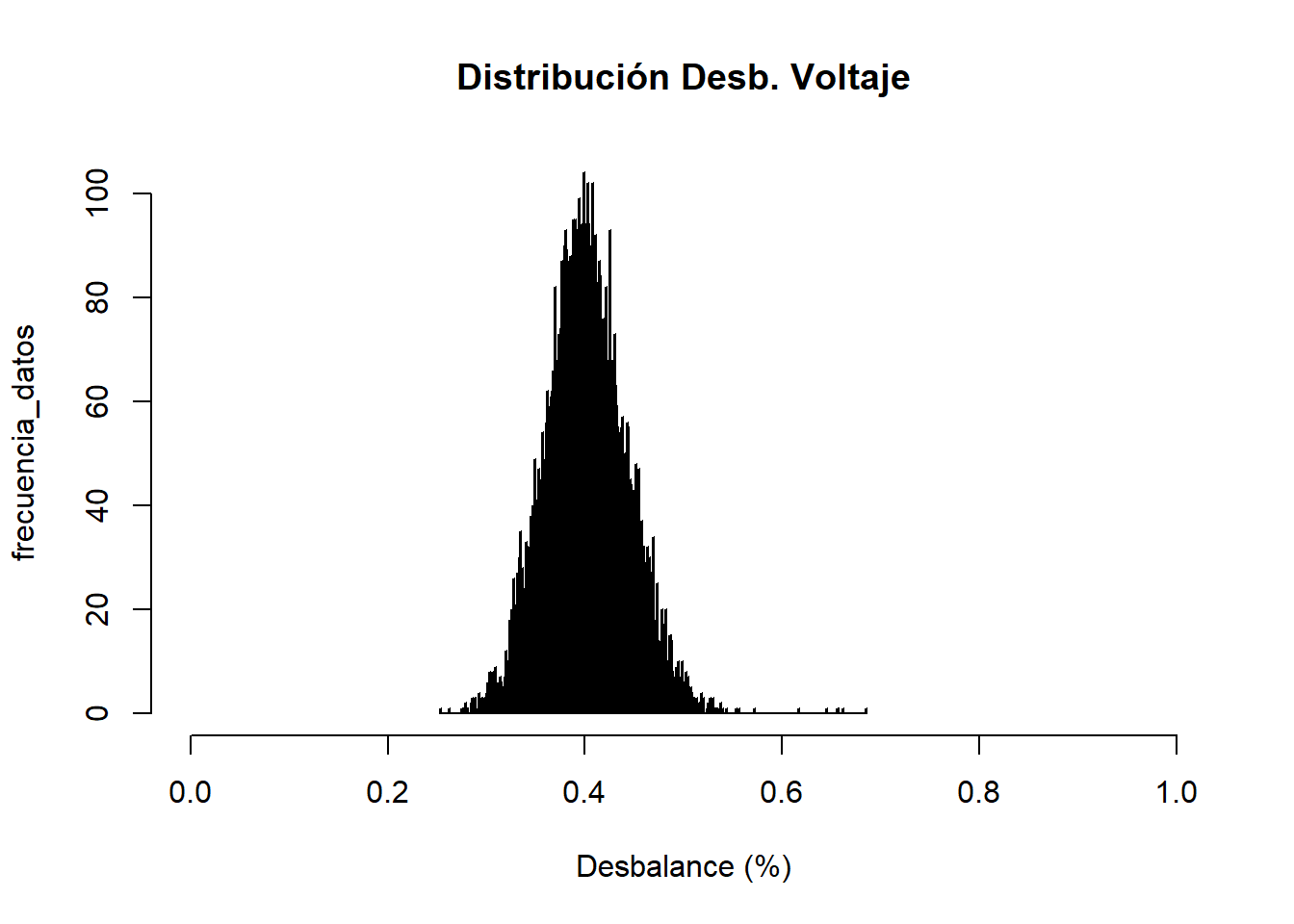

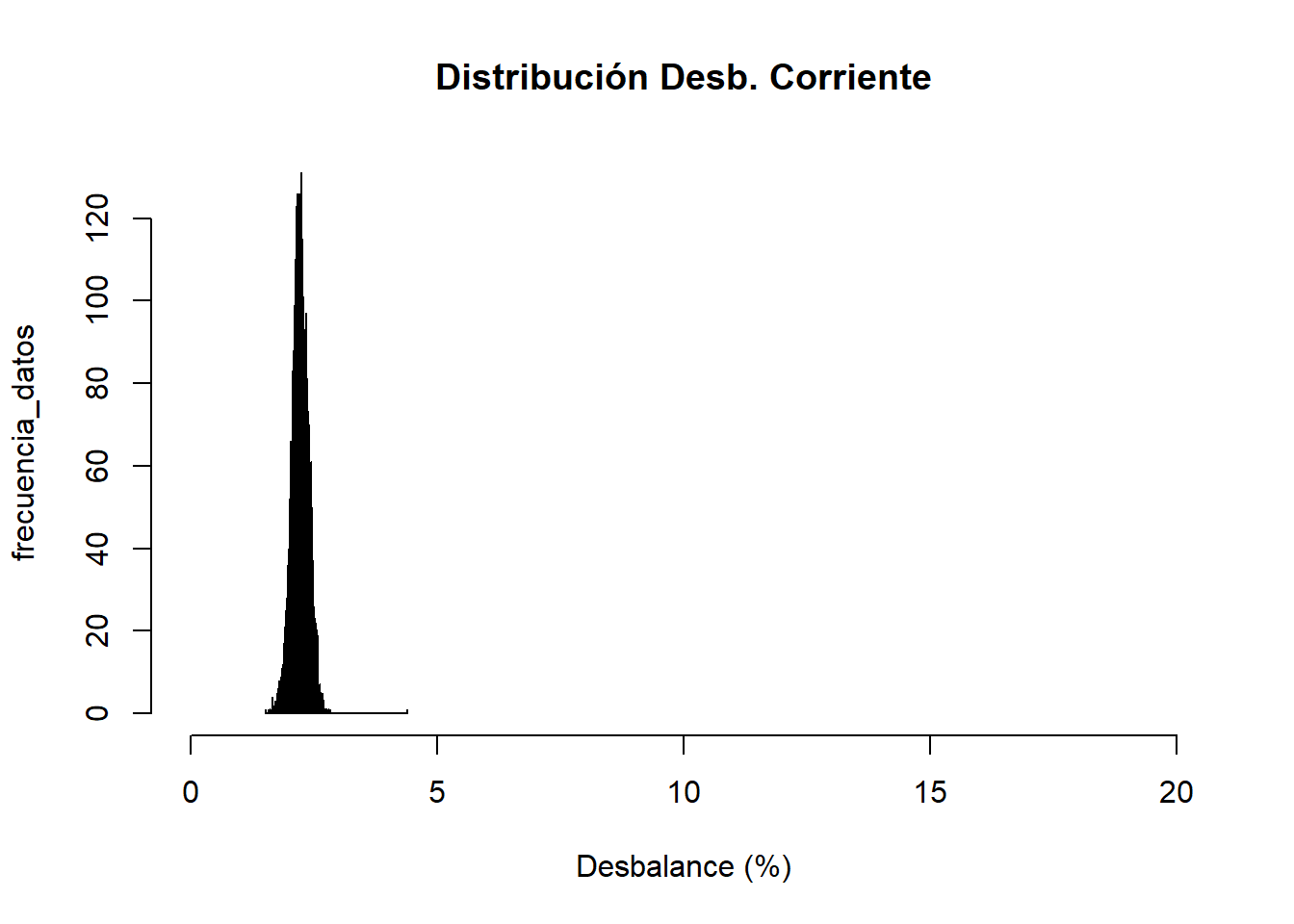

Sección: Desbalances

Estadísticas del Desbalance de Corriente para Código de Red
min. p5 p50 mean. p95 p99 max.
1.53 1.96 2.22 2.22 2.49 2.58 4.4
Estadísticas del Desbalance de Voltaje para Código de Red
min. p5 p50 mean. p95 p99 max.
0.25 0.34 0.4 0.4 0.47 0.5 0.69

Sección: Frecuencia

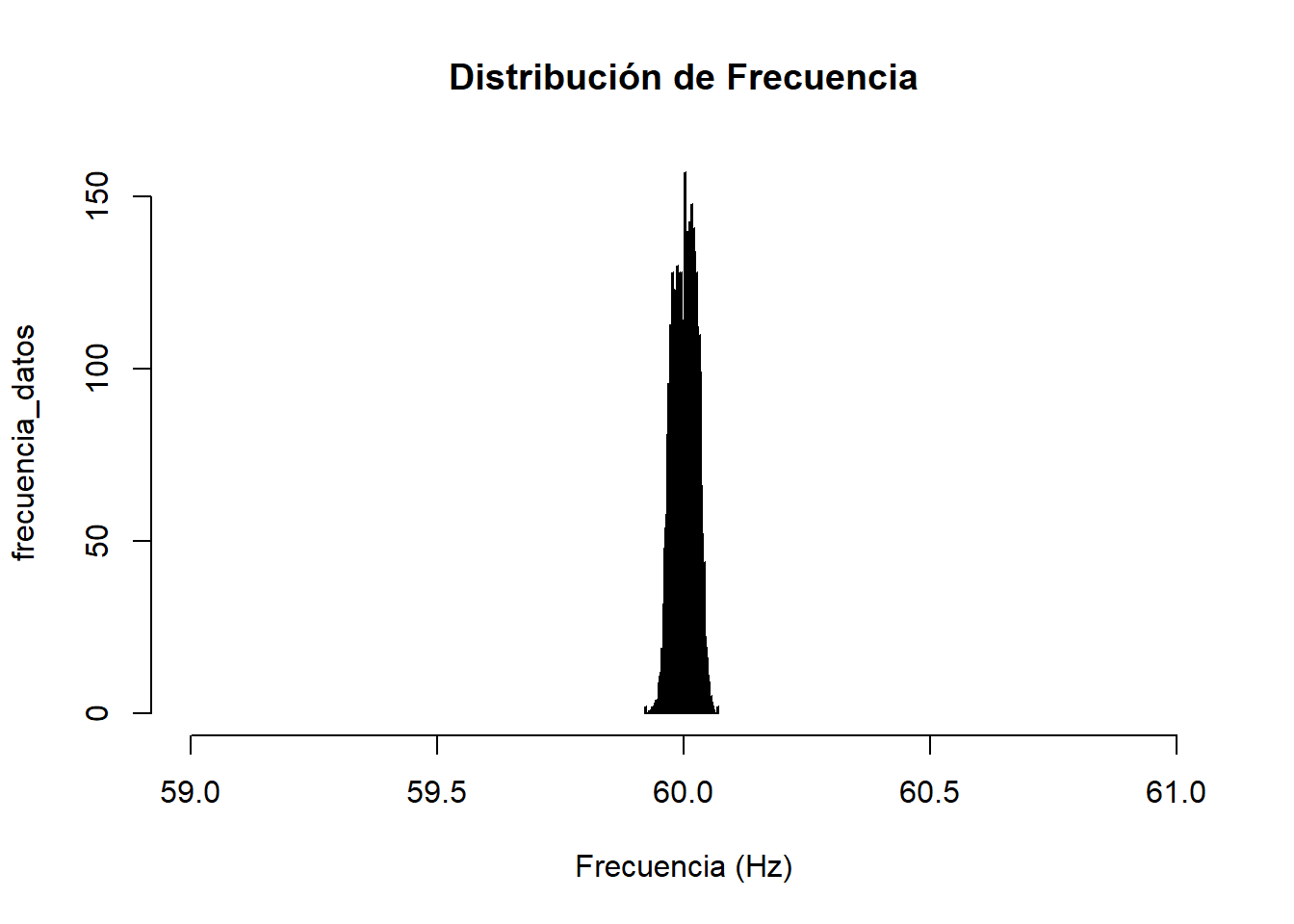

Estadísticas de Frecuencia
min. p5 p50 mean. p95 p99 max.
59.92 59.97 60 60 60.04 60.05 60.07

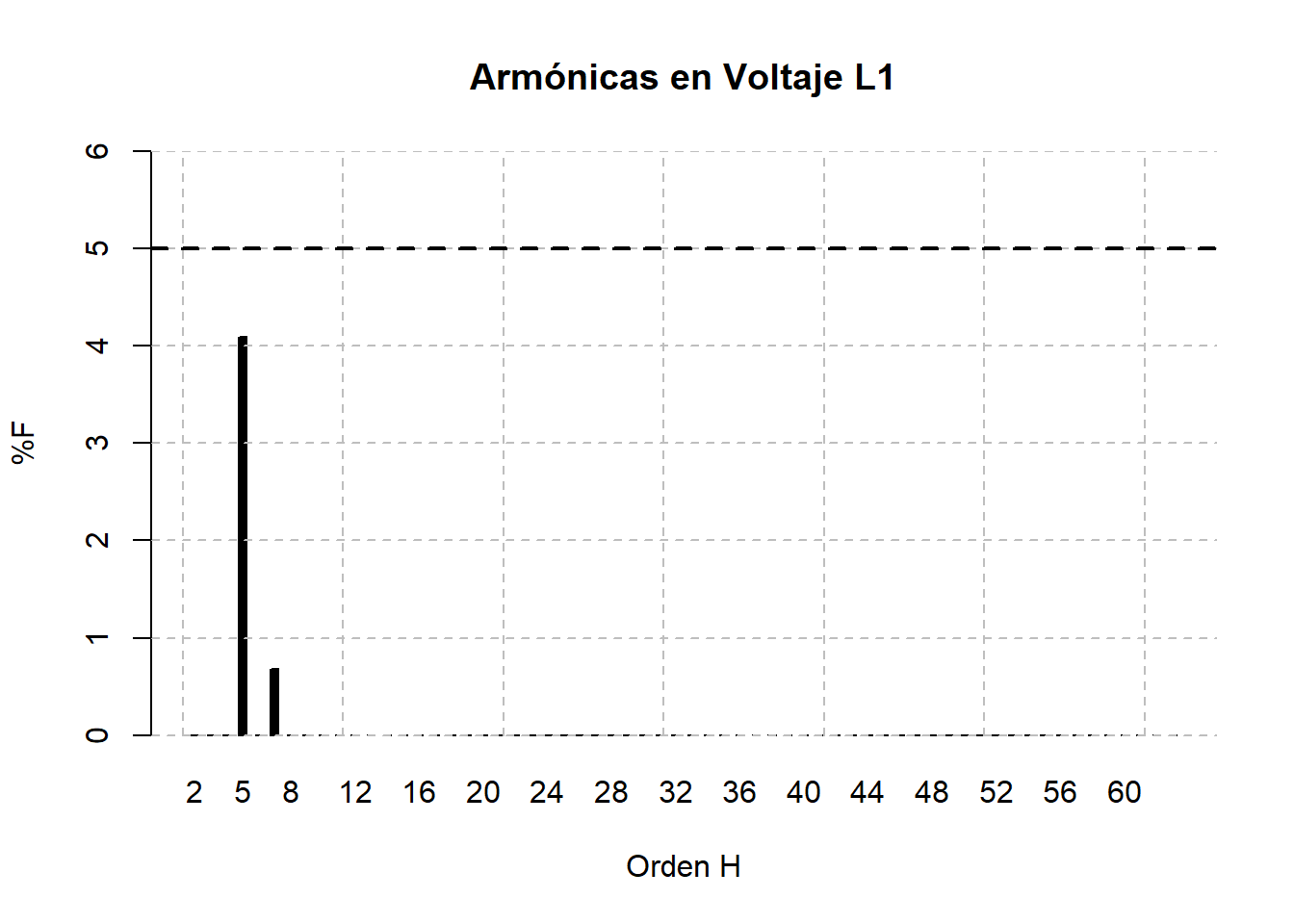

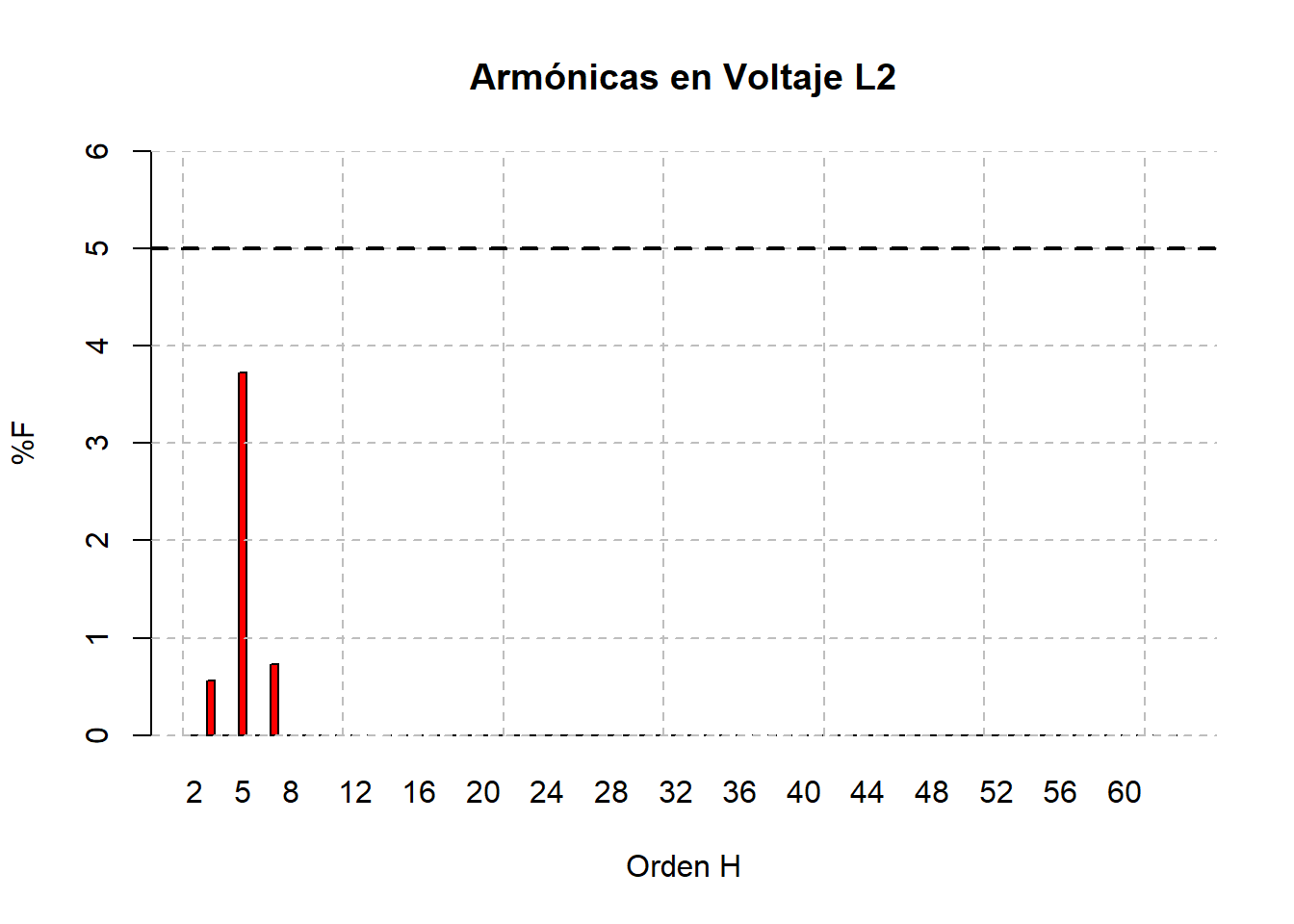

Sección: Armónicas en Voltaje

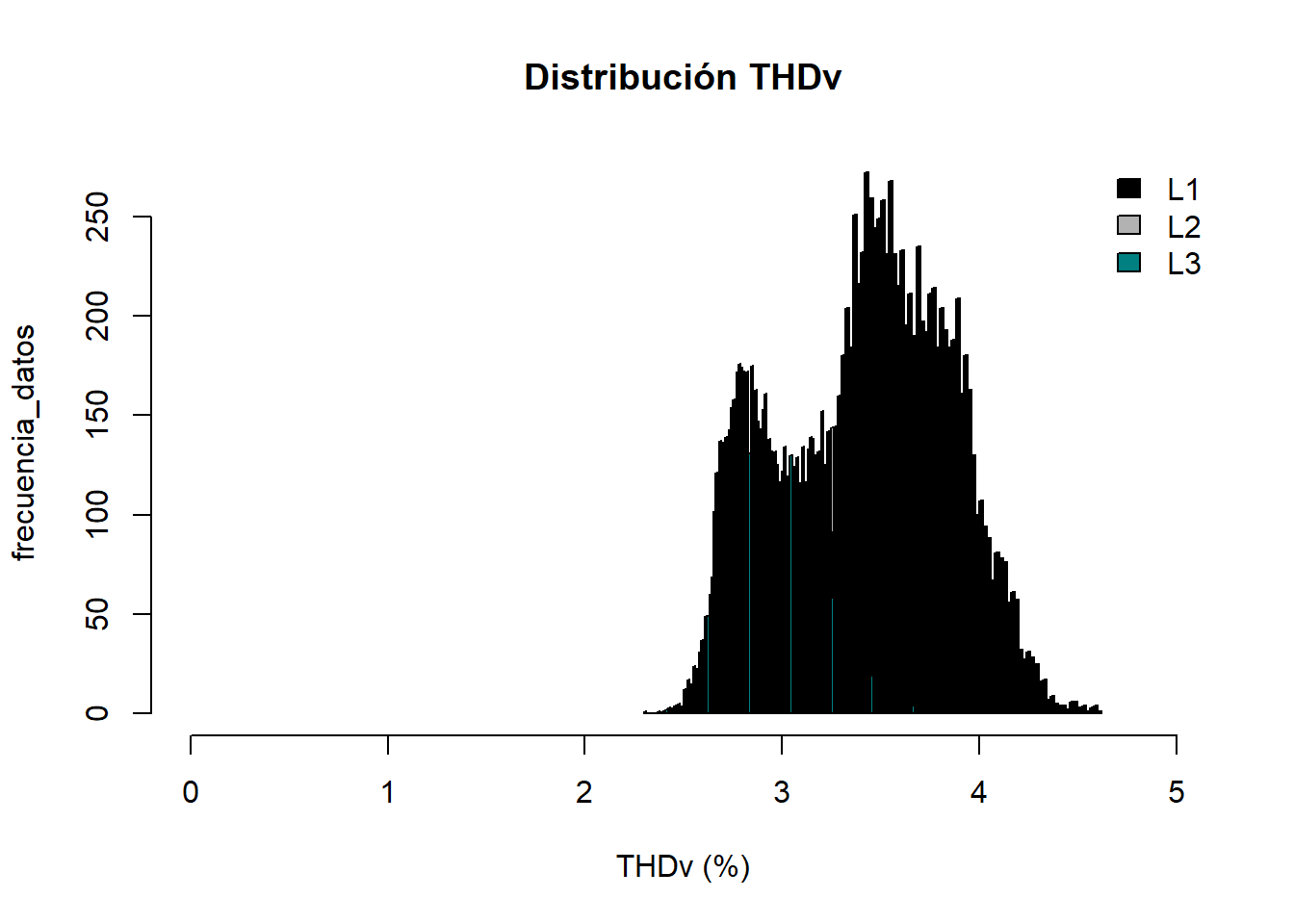

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :2.8 Min. :2.6 Min. :2.3
1st Qu.:3.4 1st Qu.:3.2 1st Qu.:2.8
Median :3.6 Median :3.4 Median :2.9
Mean :3.7 Mean :3.4 Mean :3.0
3rd Qu.:3.9 3rd Qu.:3.5 3rd Qu.:3.1
Max. :4.6 Max. :4.2 Max. :3.7

Sección: Armónicas en Corriente

Orden_H/ Ármonicas Corriente L1 %IL
Current_H_L1
2 0.93
3 1.95
4 0.62
5 9.21
6 0.49
7 2.50
8 0.22
9 0.16
10 0.05
11 0.79
12 0.04
13 0.39
14 0.02
15 0.04
16 0.01
17 0.21
18 0.02
19 0.09
20 0.02
21 0.02
22 0.01
23 0.13
24 0.01
25 0.06
26 0.01
27 0.01
28 0.02
29 0.09
30 0.00
31 0.02
32 0.02
33 0.01
34 0.02
35 0.05
36 0.01
37 0.06
38 0.01
39 0.00
40 0.01
41 0.07
42 0.01
43 0.02
44 0.01
45 0.01
46 0.01
47 0.02
48 0.00
49 0.02
50 0.01
51 0.00
52 0.00
53 0.02
54 0.00
55 0.01
56 0.00
57 0.00
58 0.00
59 0.01
60 0.00
61 0.01
62 0.00
63 0.00
Orden_H/ Ármonicas Corriente L2 %IL
Current_H_L2
2 2.52
3 2.41
4 0.46
5 7.61
6 1.23
7 2.93
8 0.19
9 0.28
10 0.12
11 0.74
12 0.07
13 0.46
14 0.03
15 0.13
16 0.03
17 0.22
18 0.03
19 0.14
20 0.03
21 0.04
22 0.01
23 0.12
24 0.01
25 0.08
26 0.02
27 0.03
28 0.02
29 0.09
30 0.02
31 0.04
32 0.02
33 0.02
34 0.03
35 0.04
36 0.00
37 0.08
38 0.01
39 0.01
40 0.01
41 0.07
42 0.00
43 0.03
44 0.01
45 0.01
46 0.01
47 0.02
48 0.00
49 0.03
50 0.00
51 0.00
52 0.00
53 0.02
54 0.00
55 0.01
56 0.00
57 0.00
58 0.00
59 0.01
60 0.00
61 0.01
62 0.00
63 0.00

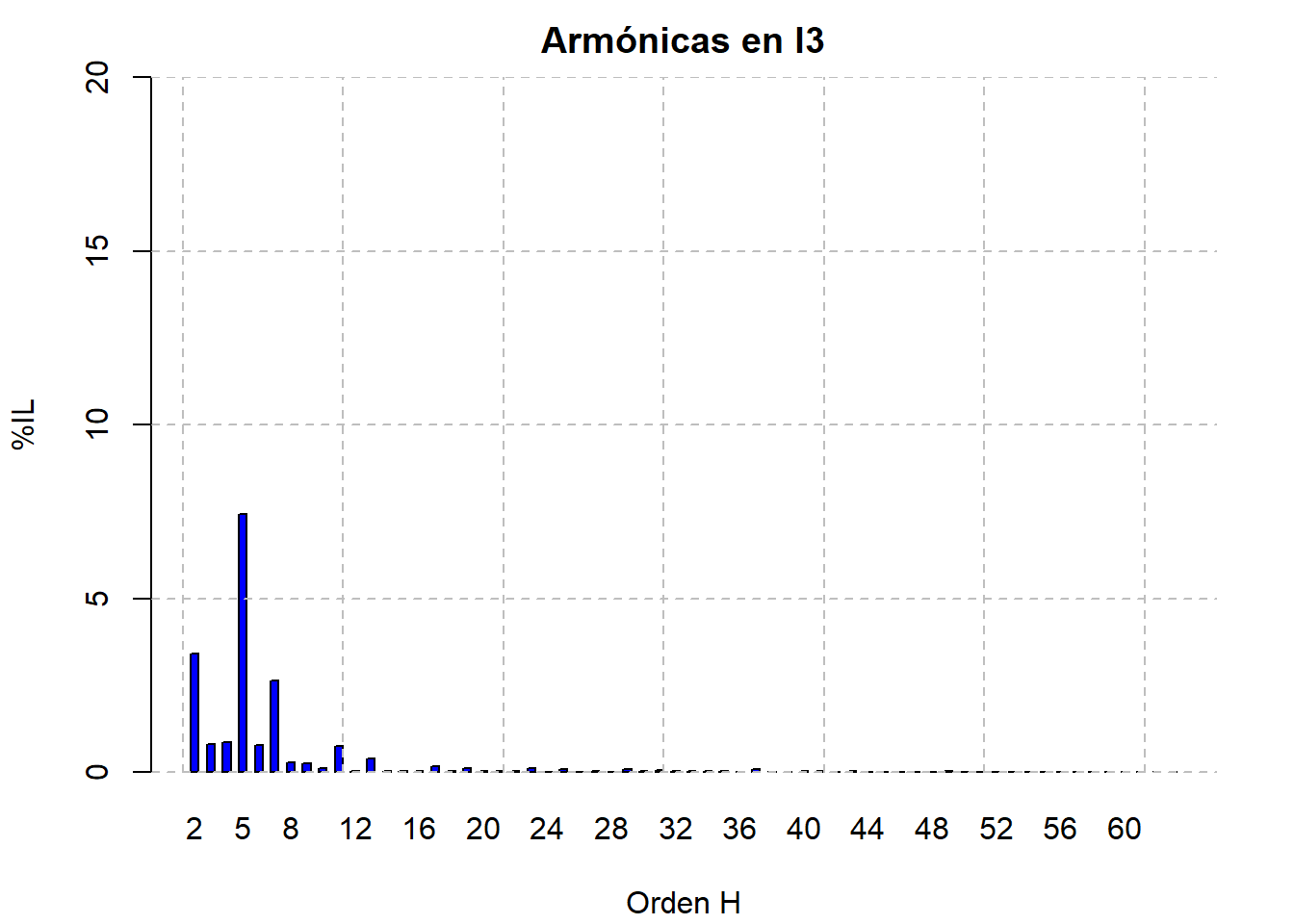

Orden_H/ Ármonicas Corriente L3 %IL
Current_H_L3
2 3.42
3 0.81
4 0.87
5 7.42
6 0.79
7 2.63
8 0.27
9 0.25
10 0.11
11 0.74
12 0.03
13 0.40
14 0.04
15 0.04
16 0.04
17 0.17
18 0.02
19 0.11
20 0.03
21 0.03
22 0.02
23 0.12
24 0.01
25 0.09
26 0.01
27 0.03
28 0.01
29 0.08
30 0.02
31 0.05
32 0.02
33 0.02
34 0.02
35 0.03
36 0.00
37 0.09
38 0.01
39 0.01
40 0.02
41 0.04
42 0.00
43 0.04
44 0.01
45 0.01
46 0.01
47 0.01
48 0.00
49 0.04
50 0.00
51 0.00
52 0.00
53 0.01
54 0.00
55 0.01
56 0.00
57 0.00
58 0.00
59 0.01
60 0.00
61 0.01
62 0.00
63 0.00

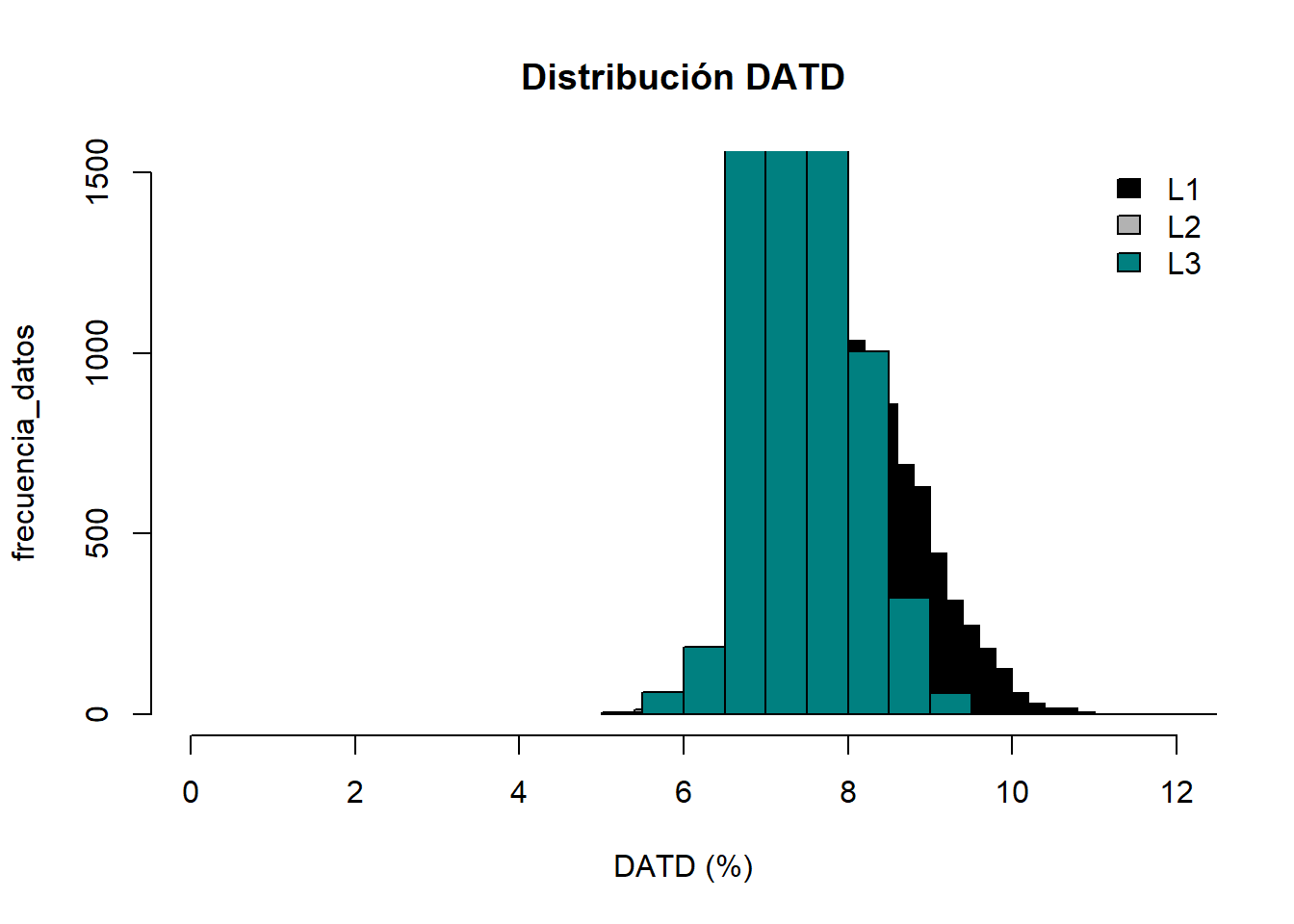

Estadísticas de DATD para Código de Red
min. p5 p50 mean. p95 p99 max.
5.42 6.75 7.68 7.77 9.09 9.78 64.2
