Calidad de la Energía

Reporte de Calidad de la Energía

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

23 de mayo de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información del Centro de Carga
Empresa: DEMO
Dirección: AV. #
Responsable Planta: ******
Correo: @.com
Descripción Actividades Centro de Carga
Nombre del punto de medición Transformador Subestación 1 (1000kVA)
Descripción general de la carga: La Subestación 1 alimenta a toda la carga del Hub y Data Center.
Información del Medidor PQ
Marca: ACUVIM-2W
Clase: S
Muestreo: 5min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 23 kV
Nivel de tensión del punto de medición: 220/127 V
Medición: Mensual
Fecha de medición inicial: 11/04/2025
Fecha de medición final: 12/05/2025

Diagrama Unifilar

Resumen General

Observaciones y Recomendaciones

Nota
  • Los índices de todos los parámetros de calidad de la energía evaluados se encuentran dentro de los límites recomendados por el IEEE. Estos parámetros son voltaje RMS, factor de potencia, índices de distorsión armónica de voltaje y corriente y desbalances, todos ellos dentro de los límites recomendados.
Importante
  • Se observaron dos interrupciones de voltaje, el 11/04/2025 a las 22:45 h, 29/04/2025 a las 07:05 h y un sag de voltaje el 09/05/2025 a las 19:15 h. Es importante verificar si estos disturbios en el voltaje tuvieron algún efecto adverso en la operación de los equipos del centro de carga.
Precaución
  • Se tiene sobrecompensación de potencia reactiva de manera constante de entre 30 kVAr a 35 kVAr. Se recomienda reducir esta cantidad de kVAr de compensación.

Descargar reporte PDF

Informe de las mediciones en función de Límites de Referencia (LR) de la IEEE.

Tabla. Informe Rápido
Parámetro Bajo (LR) Dentro (LR) Sobre (LR) Límites_Referencia
Tensión (V) 128.17 ±5% Vnom
Frecuencia (Hz) 60 59.5 - 60.5 Hz
Factor de potencia 0.99 0.90 - 1 en atraso
IHv % ✓ 0 - 5 %
THDv % 3.97 0 - 5 %
THDi % 9.09 ---
Flicker Pst - 0-1 p.u.
Flicker Plt - 0-0.8 p.u.
Desbalance Dv % 0.47 0 - 2 %
Desbalance Di % 2.49 0 - 20 %

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
239.41 424.14 427.25 427.23 430.33 432.29 504.67
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
−47.18 −33.85 −31.78 −31.73 −29.75 −29.22 −20.04
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
244.23 426.61 429.49 429.48 432.45 434.35 506.20
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.98 0.99 0.99 0.99 1.00 1.00 1.00
THDv (%)
min. p5 p50 mean. p95 p99 max.
2.30 2.72 3.34 3.33 3.97 4.19 4.61
THDi (%)
min. p5 p50 mean. p95 p99 max.
5.42 6.75 7.68 7.77 9.09 9.78 64.20
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.25 0.34 0.40 0.40 0.47 0.50 0.69
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
1.53 1.96 2.22 2.22 2.49 2.58 4.40
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.92 59.97 60.00 60.00 60.04 60.05 60.07
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
123.38 125.64 128.12 128.17 130.57 130.86 131.75
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
616.45 1,079.46 1,117.82 1,117.16 1,161.97 1,168.89 1,352.14
Factor K
min. p5 p50 mean. p95 p99 max.
1.00 1.10 1.10 1.10 1.20 1.20 8.50

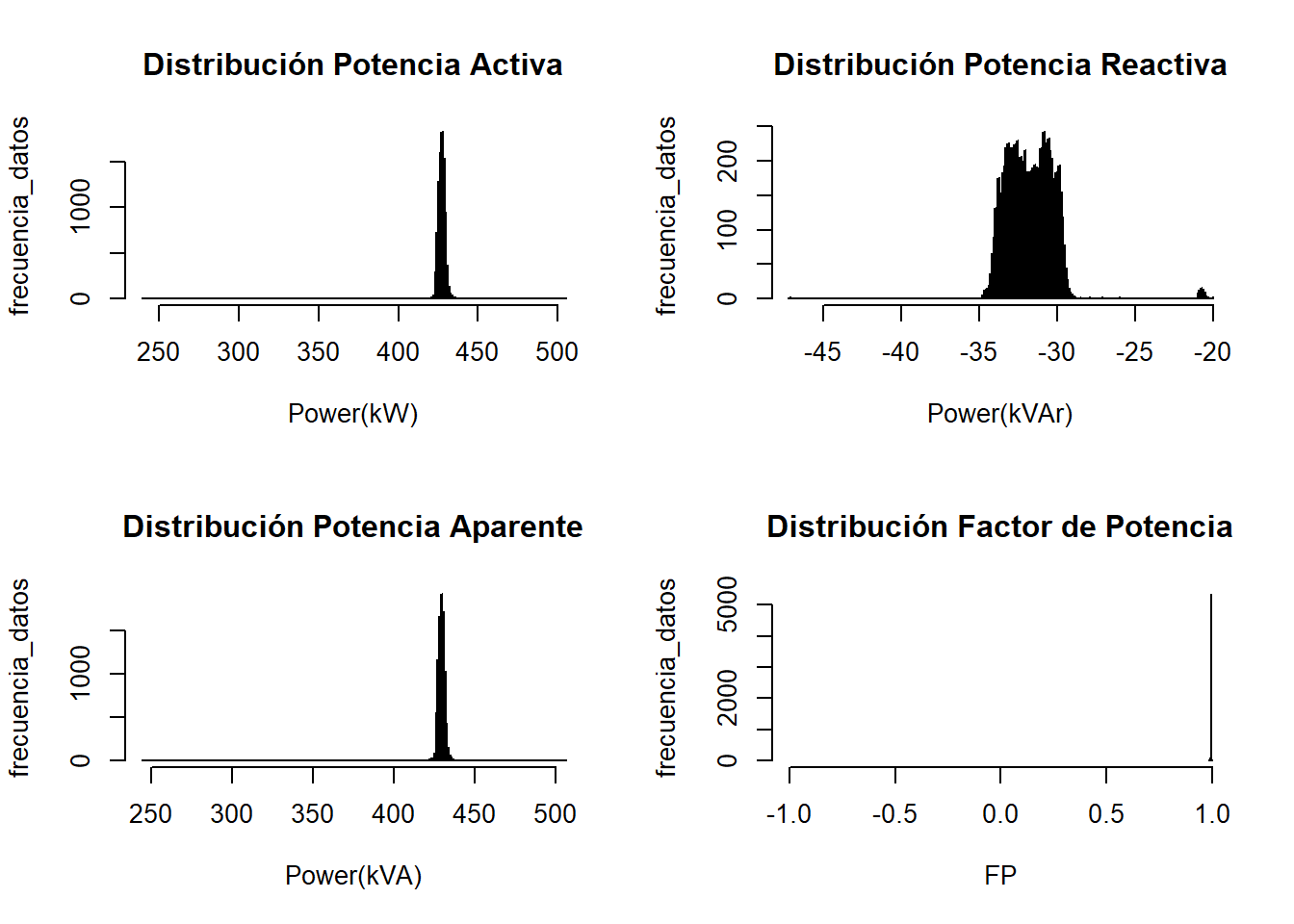

Sección: Potencias

Estadistica Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente Factor de Potencia
Min. :239 Min. :-47 Min. :244 Min. :0.98
1st Qu.:426 1st Qu.:-33 1st Qu.:428 1st Qu.:0.99
Median :427 Median :-32 Median :429 Median :0.99
Mean :427 Mean :-32 Mean :429 Mean :0.99
3rd Qu.:428 3rd Qu.:-31 3rd Qu.:431 3rd Qu.:0.99
Max. :505 Max. :-20 Max. :506 Max. :1.00

Sección: Voltajes RMS

Estadistica Descriptiva de Voltajes
VA VB VC
Min. :124 Min. :123 Min. :124
1st Qu.:127 1st Qu.:126 1st Qu.:127
Median :128 Median :128 Median :128
Mean :128 Mean :128 Mean :128
3rd Qu.:130 3rd Qu.:130 3rd Qu.:130
Max. :132 Max. :131 Max. :131

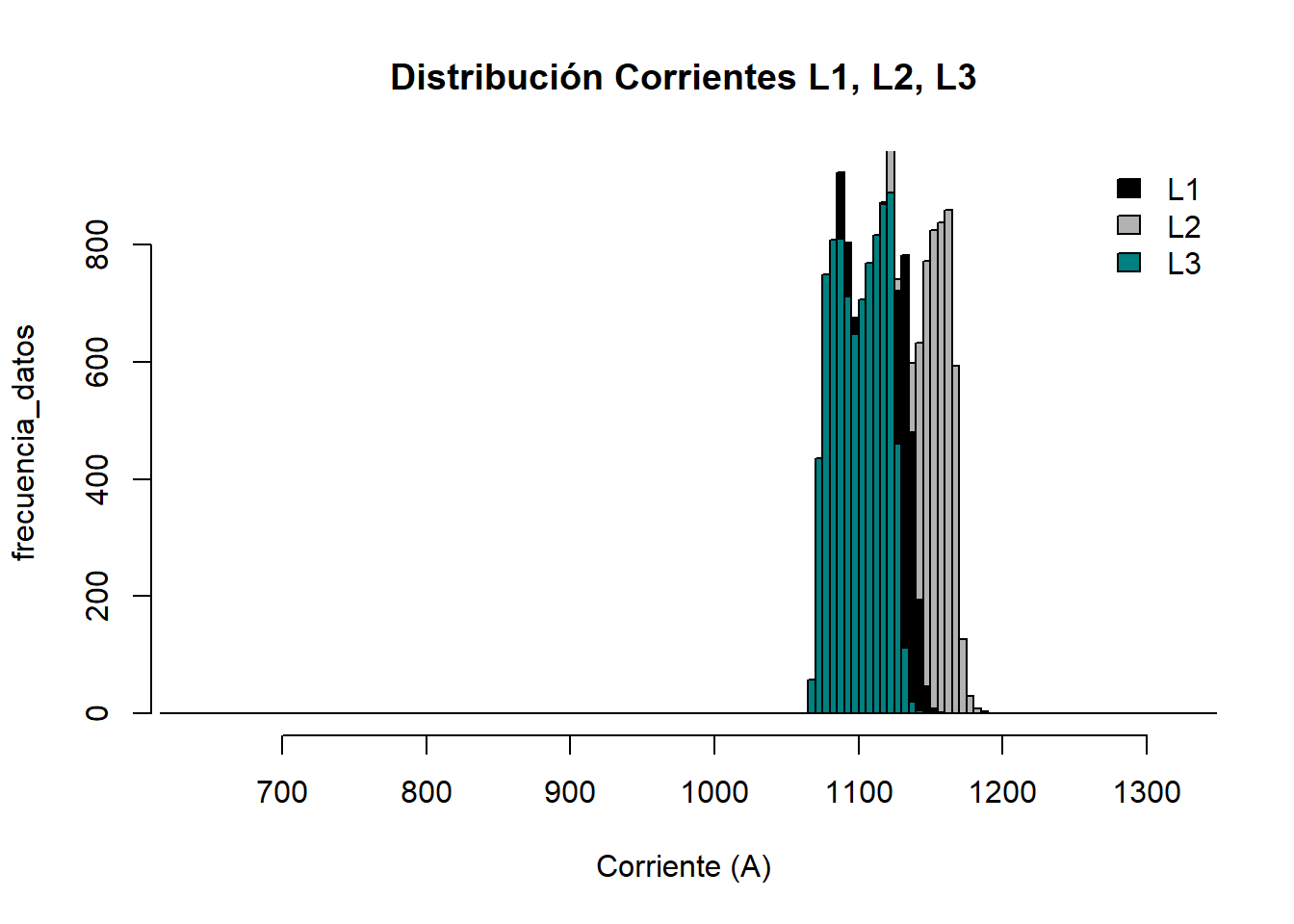

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 636 Min. : 665 Min. : 616
1st Qu.:1092 1st Qu.:1125 1st Qu.:1086
Median :1110 Median :1142 Median :1102
Mean :1109 Mean :1141 Mean :1101
3rd Qu.:1125 3rd Qu.:1157 3rd Qu.:1116
Max. :1321 Max. :1352 Max. :1316

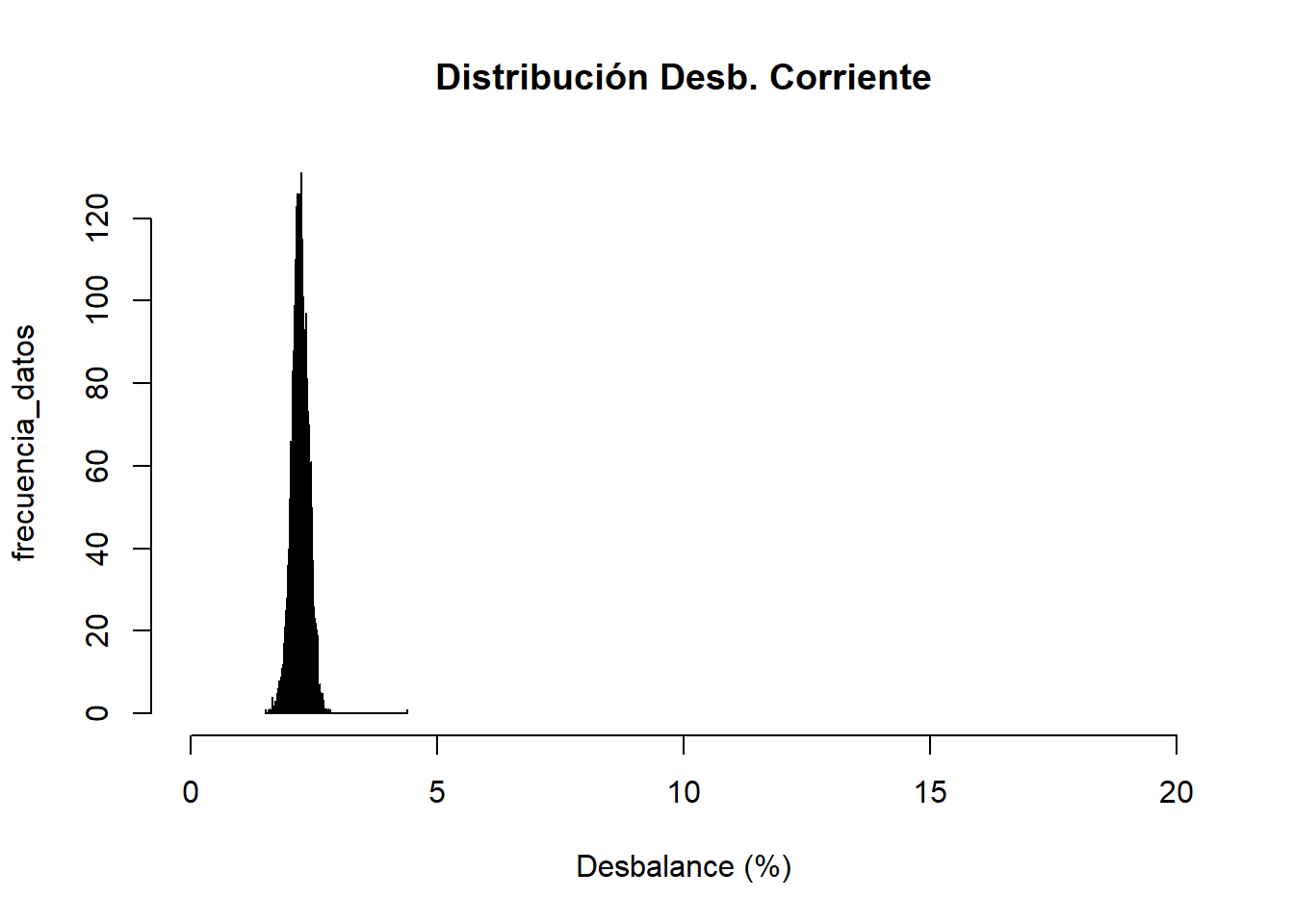

Sección: Desbalances

Estadistica Descriptiva Desbalance de Voltaje y Corriente
Desbalance Corriente (%) Desblance Voltaje (%)
Min. :1.5 Min. :0.25
1st Qu.:2.1 1st Qu.:0.38
Median :2.2 Median :0.40
Mean :2.2 Mean :0.40
3rd Qu.:2.3 3rd Qu.:0.43
Max. :4.4 Max. :0.69

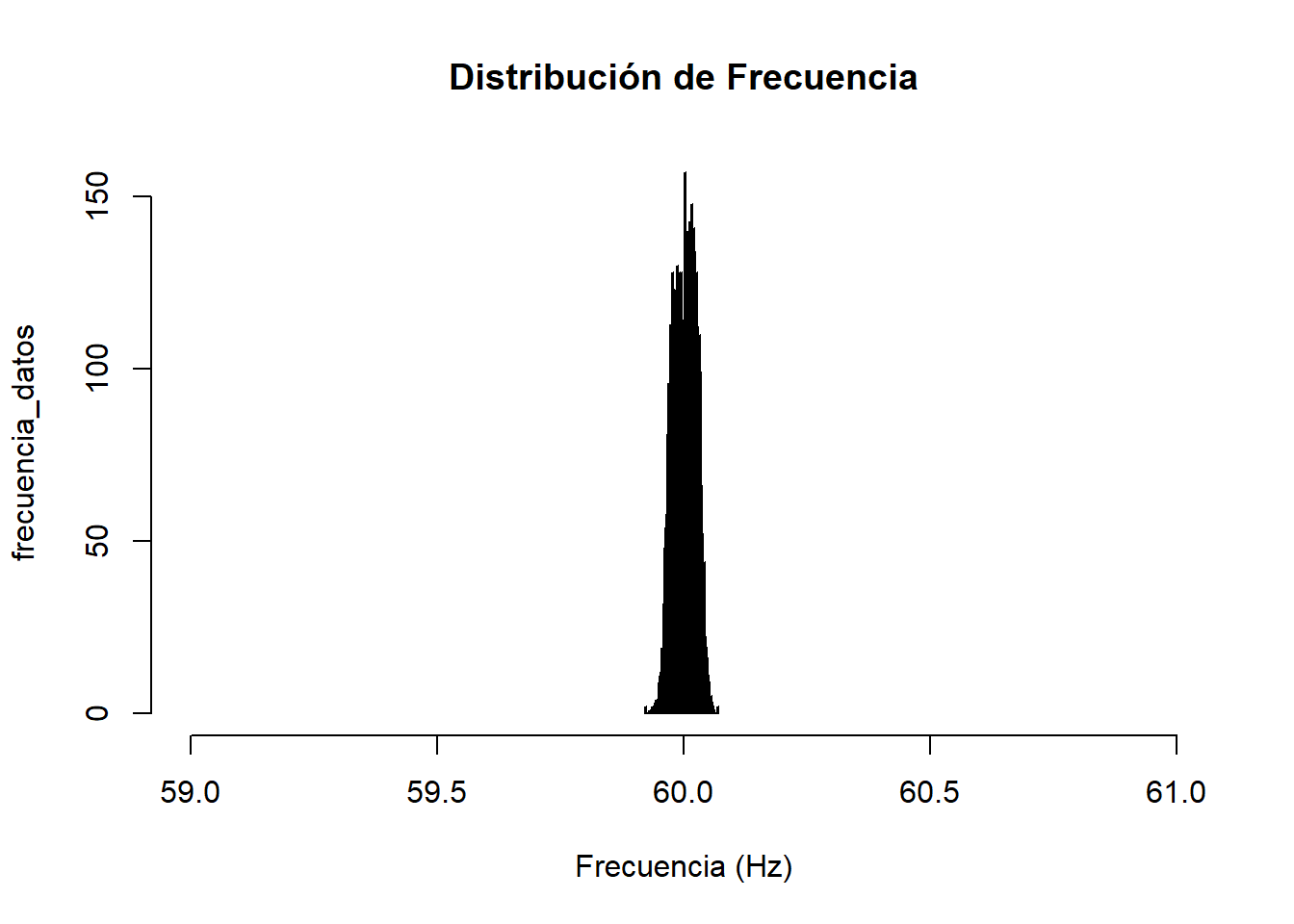

Sección: Frecuencia

Estadistica Descriptiva de Frecuencia
Frecuencia
Min. :59.92
1st Qu.:59.98
Median :60.00
Mean :60.00
3rd Qu.:60.02
Max. :60.07

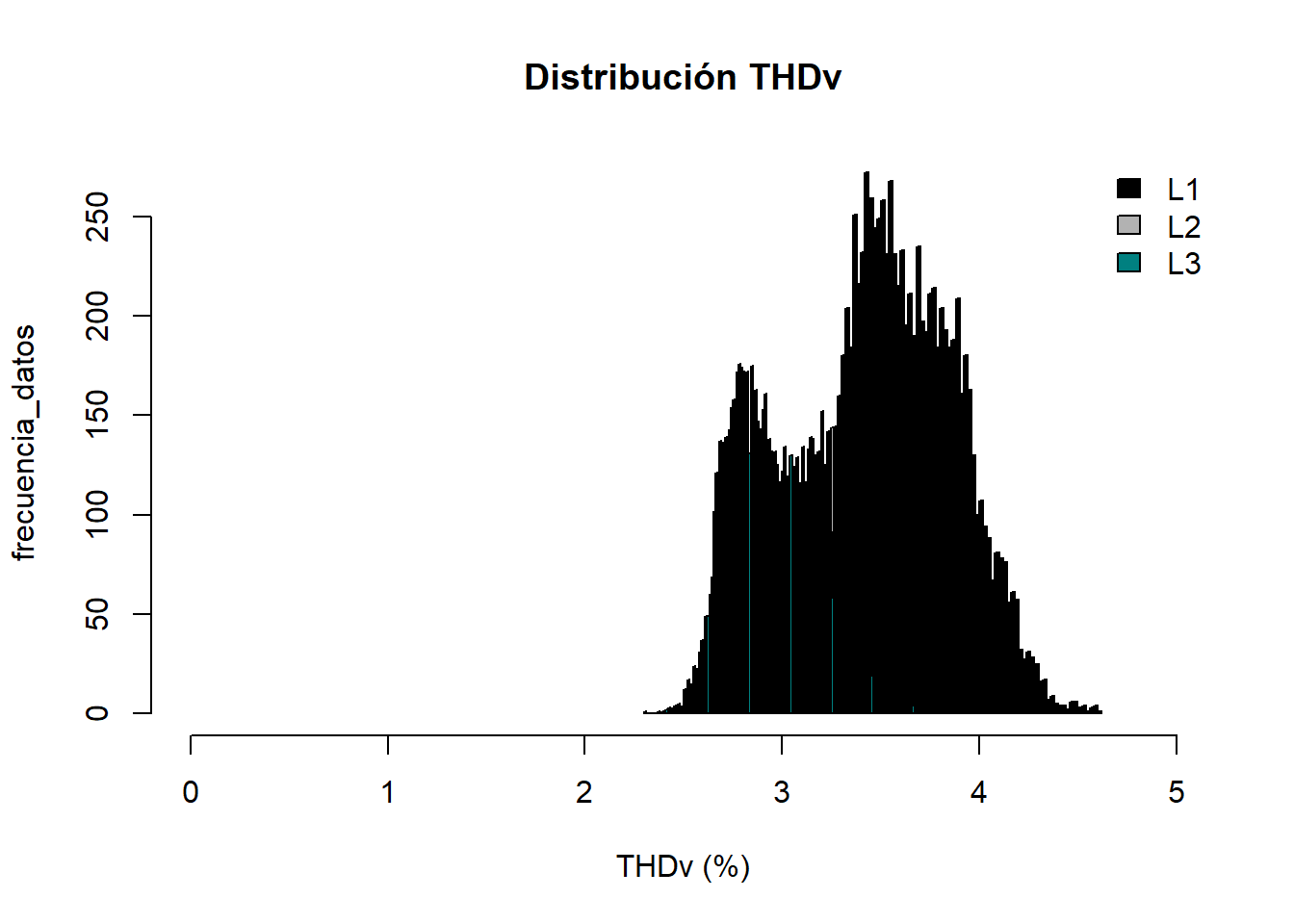

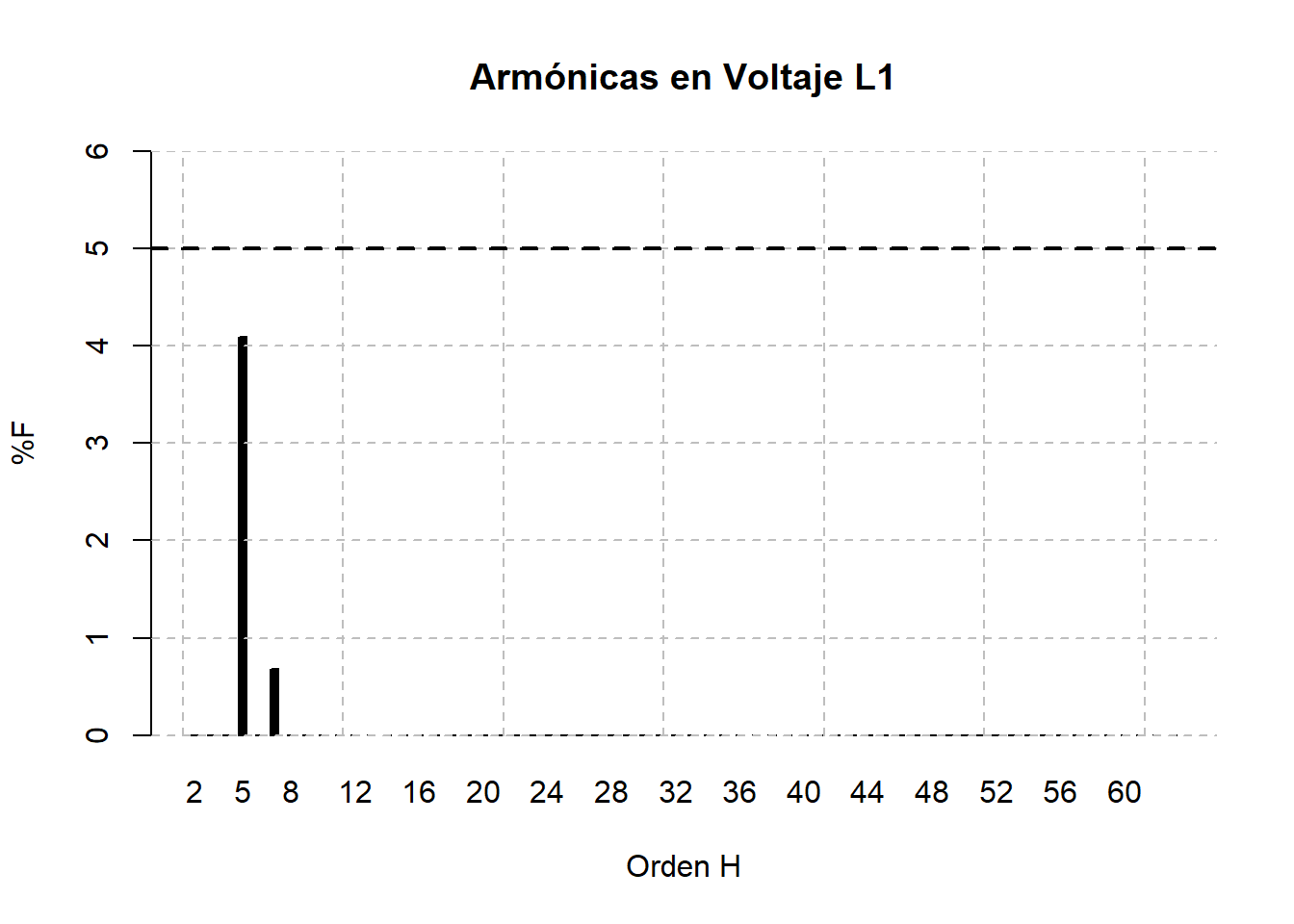

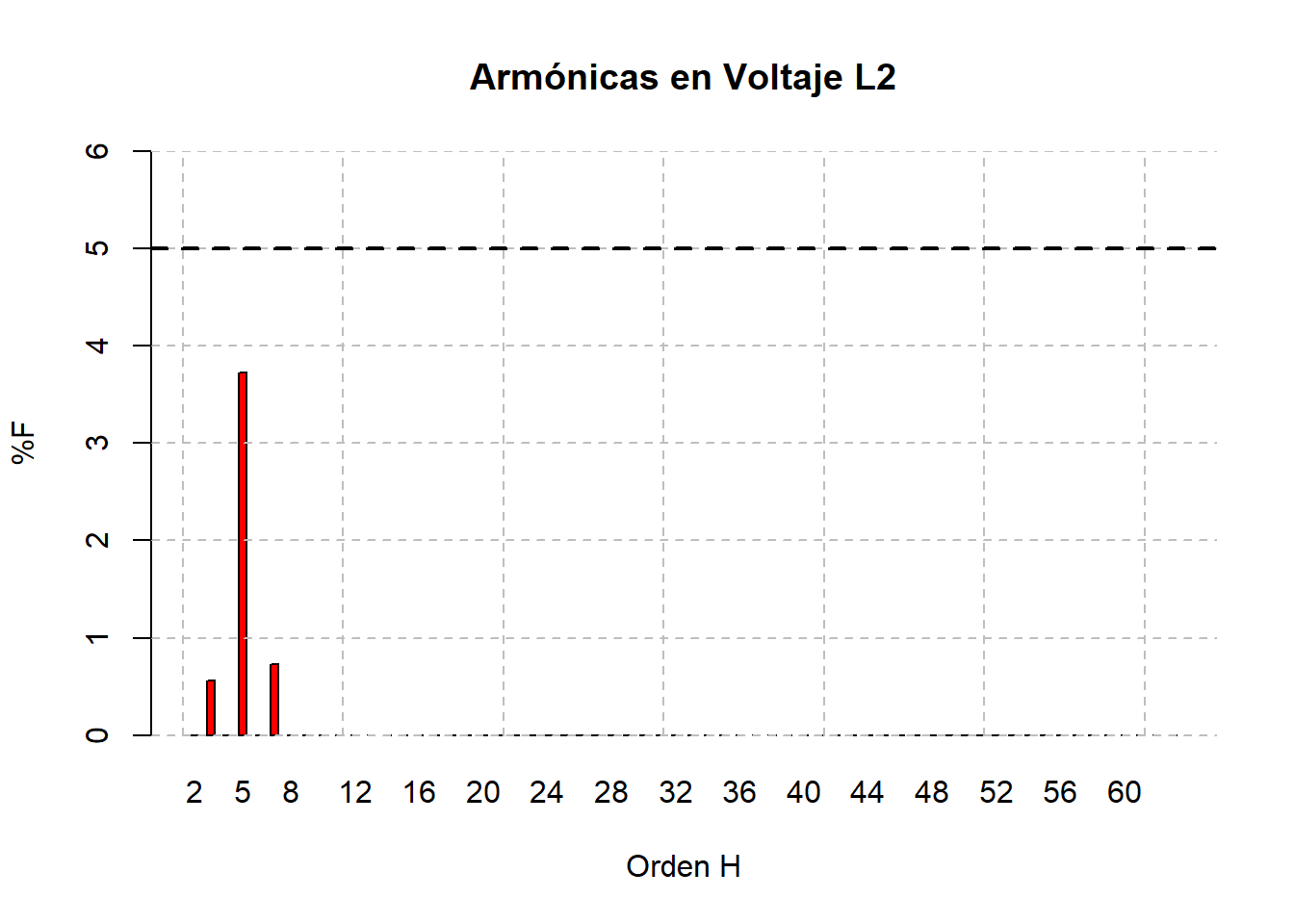

Sección: Armónicas en Voltaje

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :2.8 Min. :2.6 Min. :2.3
1st Qu.:3.4 1st Qu.:3.2 1st Qu.:2.8
Median :3.6 Median :3.4 Median :2.9
Mean :3.7 Mean :3.4 Mean :3.0
3rd Qu.:3.9 3rd Qu.:3.5 3rd Qu.:3.1
Max. :4.6 Max. :4.2 Max. :3.7

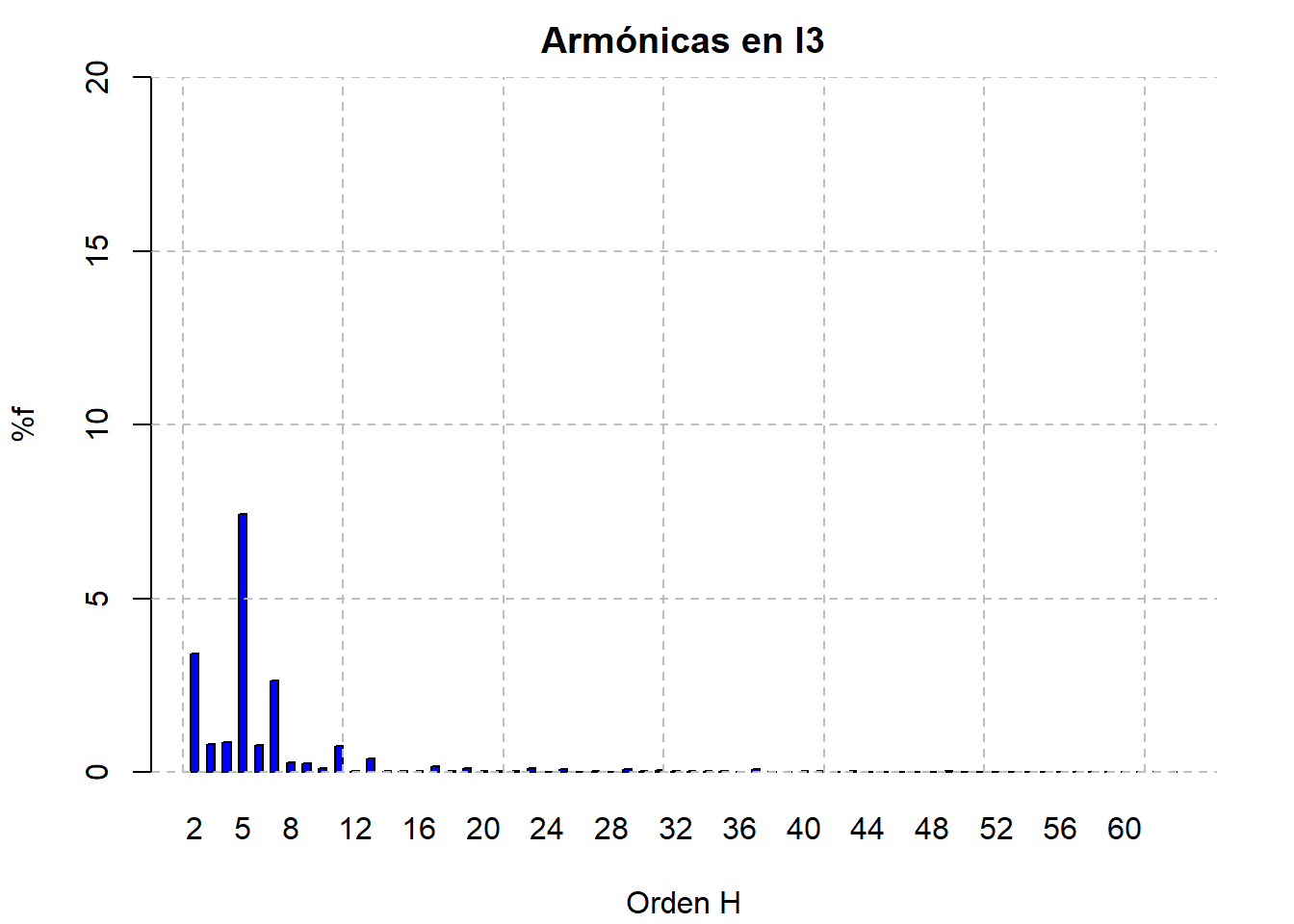

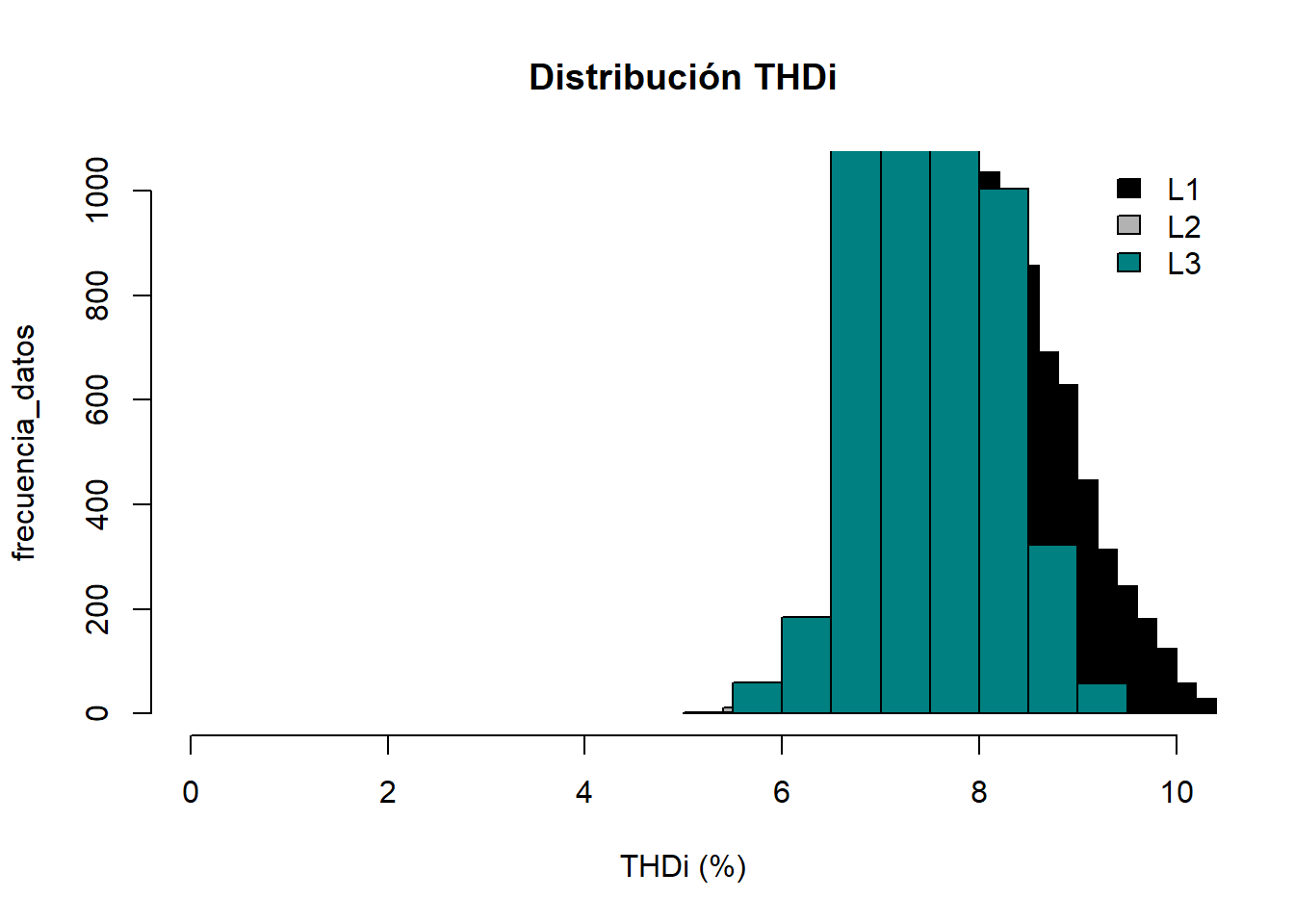

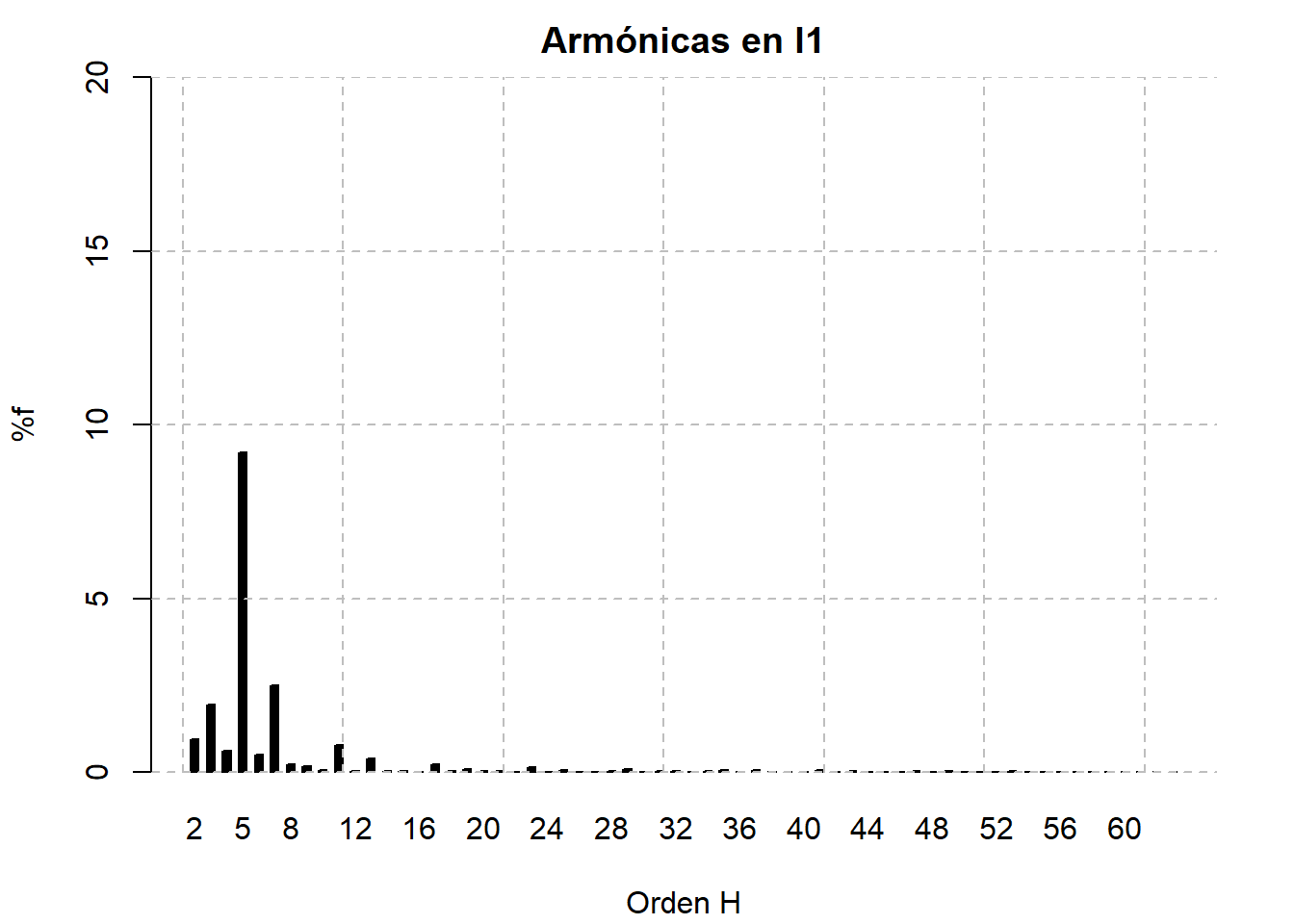

Sección: Armónicas en Corriente

Estadistica Descriptiva de THDi
THDi L1 THDi L2 THDi L3
Min. : 5.8 Min. : 5.5 Min. : 5.4
1st Qu.: 7.8 1st Qu.: 7.2 1st Qu.: 6.9
Median : 8.2 Median : 7.5 Median : 7.3
Mean : 8.3 Mean : 7.6 Mean : 7.4
3rd Qu.: 8.8 3rd Qu.: 7.9 3rd Qu.: 7.8
Max. :56.7 Max. :53.0 Max. :64.2

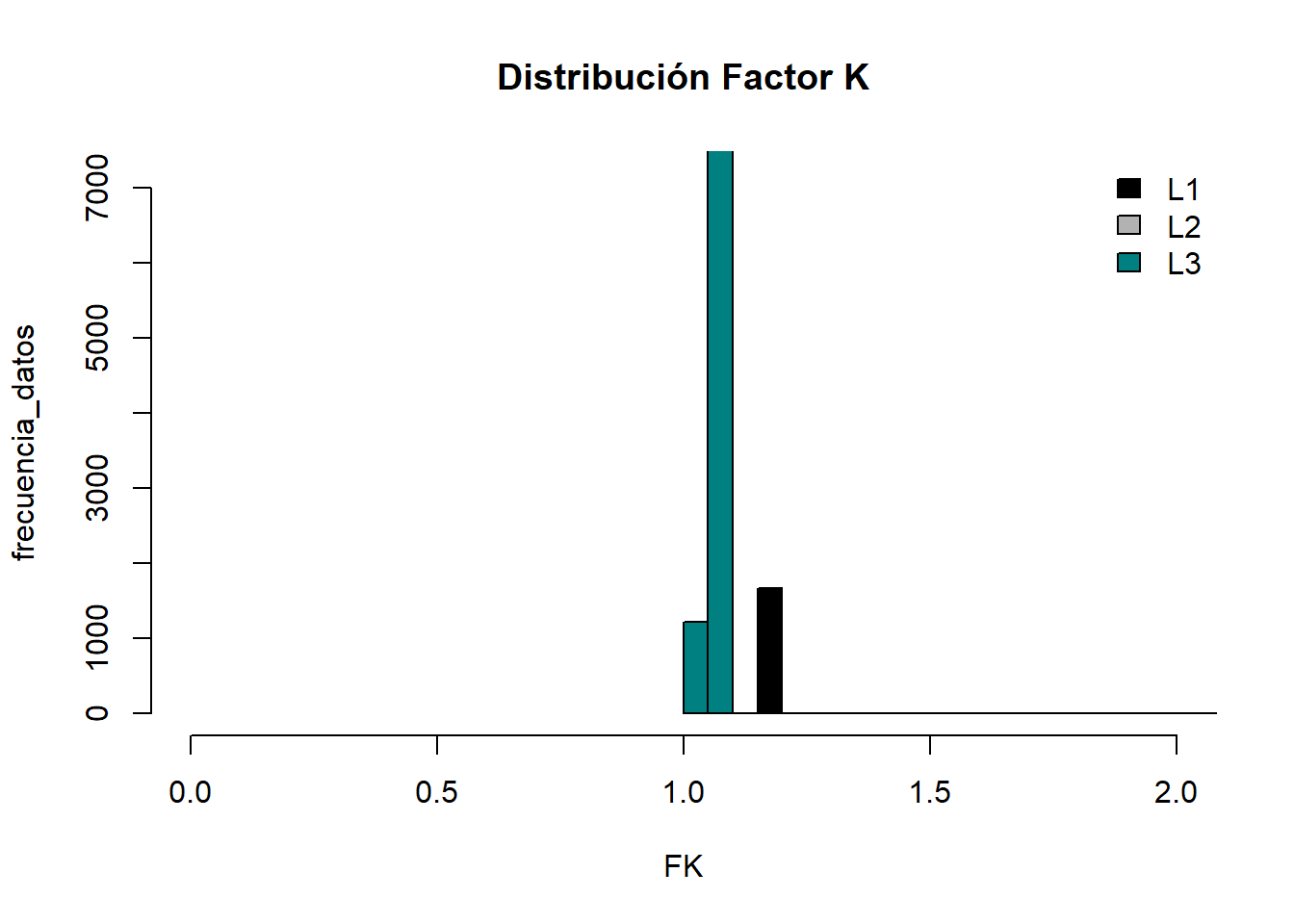

Sección: Factor K

Estadistica Descriptiva de Factor K
KF Ia KF Ib KF Ic
Min. :1.00 Min. :1.0 Min. :1.00
1st Qu.:1.10 1st Qu.:1.1 1st Qu.:1.10
Median :1.10 Median :1.1 Median :1.10
Mean :1.12 Mean :1.1 Mean :1.09
3rd Qu.:1.10 3rd Qu.:1.1 3rd Qu.:1.10
Max. :7.50 Max. :6.7 Max. :8.50
